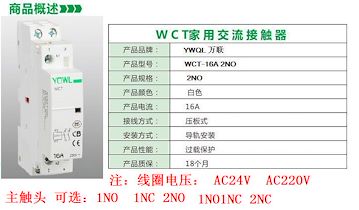

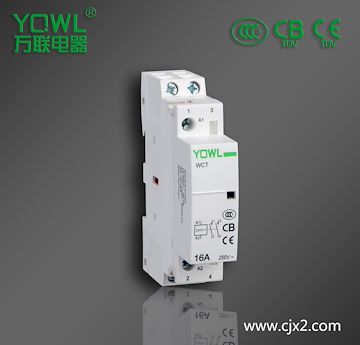

WCT系列家用交流接触器(以下简称接触器)是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载、家用的电动机等的控制电器。
1.2 适用范围接触器主要适用于交流50Hz/60Hz，额定工作电压至400V，额定工作电流至100A的电力系统中，在AC-1、AC-7a(无感或低感负载、电阻炉、家用电器和类似用途的低感负载)使用类别下，作远距离开关和控制电路用。 接触器不用于分断短路电流，因此使用时应选配适当的短路保护电器。

性能特点

2 正常工作条件和安装条件
2.1 正常工作条件
2.1.1 周围空气温度周围空气温度上限为+60℃，下限为-5℃。当接触器安装在配电箱内时，其两侧必须拼装间隔件，以利于散热。
2.1.2 海拔安装地点的海拔高度不超过2000m。
2.1.3 大气条件
2.1.3.1 湿度最高温度为+60℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；
2.1.3.2 污染等级污染等级为2级。
2.2 安装条件
2.2.1 安装类别为Ⅱ类。
2.2.2 安装处应无显著冲击和振动。
2.2.3 采用TH35-7.5型钢安装轨安装。
2.2.4 垂直安装，安装面与任何方向的倾斜度不超过5°

技术参数

3.1 额定工作制
a) 八小时工作制此工作制是基本工作制，接触器的约定自由空气发热电流Ith即由此工作制确定。
b) 断续周期工作制接触器在本工作制下的额定操作频率为30次/h，负载因数为40%。
3.2 动作（操作）条件在周围空气温度为-5℃~+60℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器应在(85%~110%)Us范围内任何电压下能可靠地闭合；其释放电压为(20%~75%)Us 。
3.2 技术参数表

型号			16A	20A	25A	40A	63A	100A
额定电流In(A)		AC-7a	16	20	25	40	63	100
		AC-7b	6	7	8.5	15	20	30
约定发热电流Ith(A)			25	25	25	63	63	100
额定绝缘电压Ui(V)			500
额定工作电压Ue(V)			250V（1P 2P)? 400V(3P 4P)
主触头数量		1P	1NO、1NC
		2P	1NO1NC、2NO、2NC
		3P	3NO、3NC
		4P	2NO2NC、3NO1NC、4NO、4NC
控制功率（KW)	AC-7a	230V	3.5	4.5	5.5	9	14	22
		400V	6.5	8	10	16	25	38
	AC-7b	230V	1.4	1.6	2	3.5	4.5	6.5
		400V	2.4	2.8	3.4	6	8	11
电气寿命（次）			10×104
机械寿命（次）			100×104
最大开关操作次数/1h			30
额定控制电源电压Us(V)			AC 24/50Hz AC 230/50Hz

使用说明?

4 产品工作的原理
4.1 产品主要结构

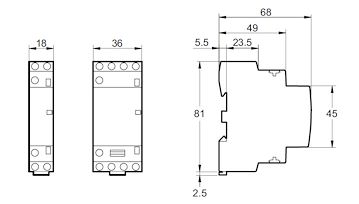

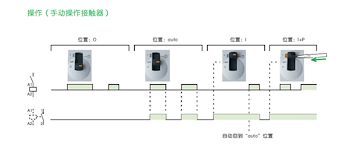

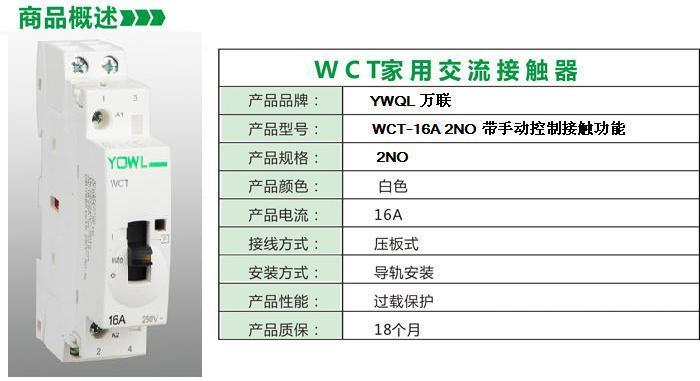

4.2 工作原理 接触器工作原理是：当线圈通电后，线圈电流产生磁场，产生足够的电磁吸力以克服反作用力，将衔铁吸合，使触头接通，当线圈电压消失或线圈电压降低到某一数值，即所谓释放电压时，由于衔铁端面产生的磁通减少，电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放，离开磁轭，触头随即亦分断。 手动操作接触器原理图

位置 : O? 位置 : auto? 位置 : I???? 位置 : I + P??? 自动回到“ auto ” 位置

采购须知

7 订货通知
7.1 订货前可以以基本参数作为参考。
7.2 订货时必须说明
a) 接触器的型号、规格，包括额定工作电流及线圈控制电压。
b) 订货数量
7.3 凡需特殊使用的接触器和产品技术条件中供需双方协商的接触器，以及超过本技术条件规定正常工作 范围的接触器应作为特殊订货。
7.4 订货示例 :
1 、 WCT-25A 2NO 线圈电压 230V 50Hz 10 台（表示： WCT 家用交流接触器，额定工作电流 25A ，主触 头 2 常开，线圈电压为 50Hz 、 230V 的产品 10 台。）
2、 WCT-63A 2NO 2NC 线圈电压 230V 50Hz 10 台 ( 表示： WCT 家用交流接触器，额定工作电流为 63A ，主触头 2 常开 2 常闭，线圈电压为 50Hz 、 230V 的产品 10 台。）
