上海万联新款 ICT 25A家用交流接触器WCT 25A ?1NO1NC 220V
基本介绍

WCT 接触器有不带手动操作的接触器和带手动操作的接触器两种类型。 WCT 接触器可用于远程控制 : ?照明 , 加热 , 通风 , 卷帘 , 公共热水 ?机械通风系统等 ?减负荷的非优先 ( 顺序 ) 电路 万联 WCT-20A 1P 2NO 家用交流接触器 220V 家用
用途与适应范围：
1. 用途： WCT 系列家用交流接触器 ( 以下简称接触器 ) 是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载、家用的电动机等的控制电器。
2. 适应范围： 接触器主要适应于交流 50Hz/60Hz ，额定工作电压至 400V ，额定工作电流至 100A 的电力系统中，在 AC-1 、 AC-7a( 无感或低感负载、电阻炉、家用电器和类似用途的低感负载 ) 使用类别下，作远距离开关和控制电路用。 接触器不用于分断短路电流，因此使用时应选配适当的短路保护电器。

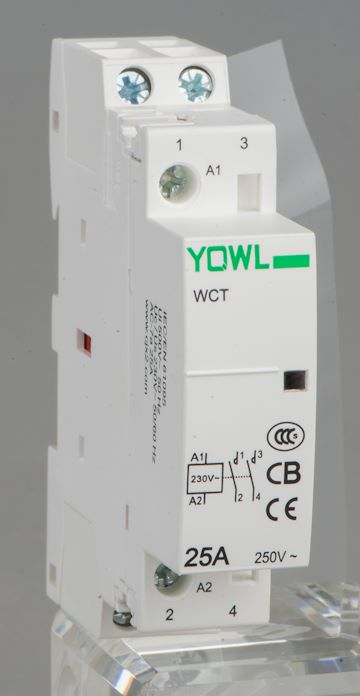

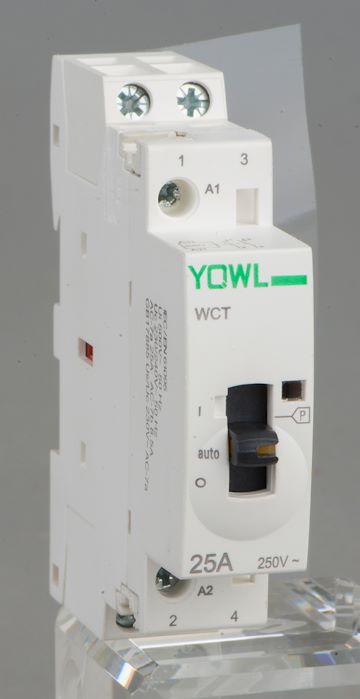

实拍图

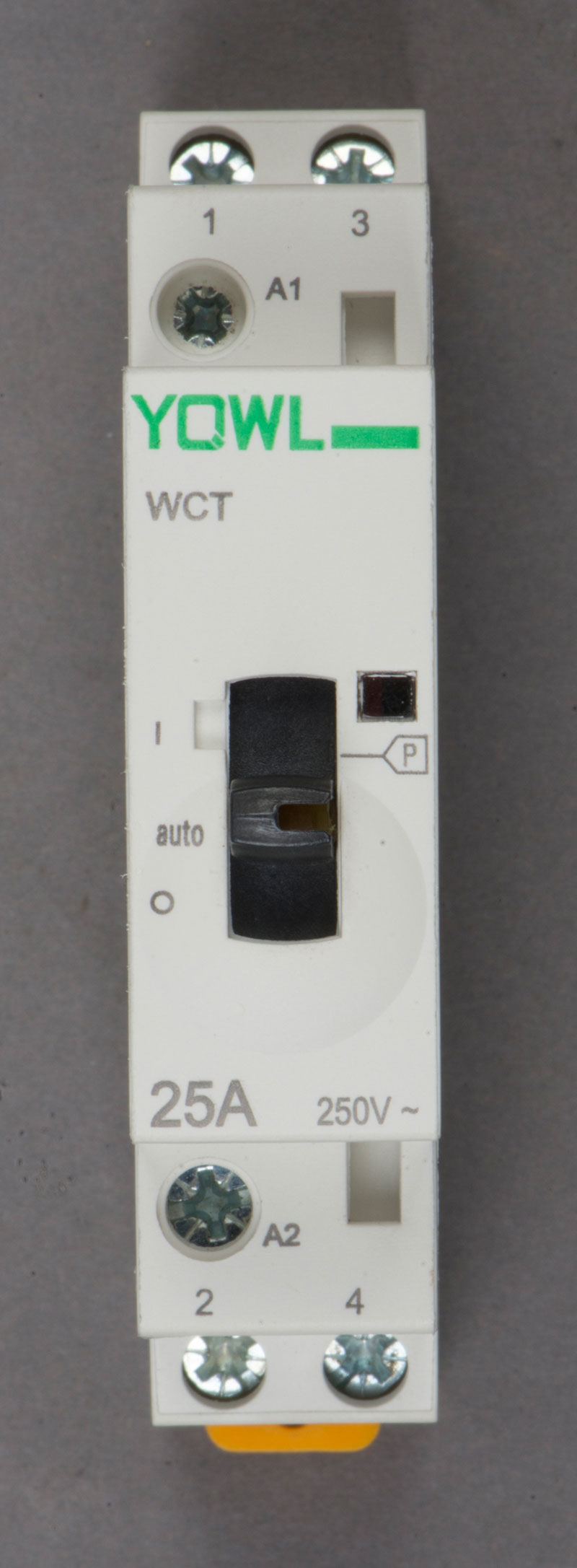

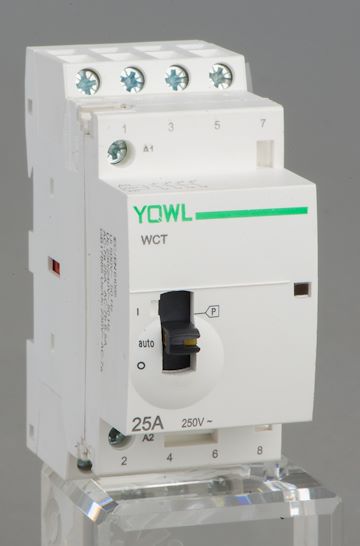

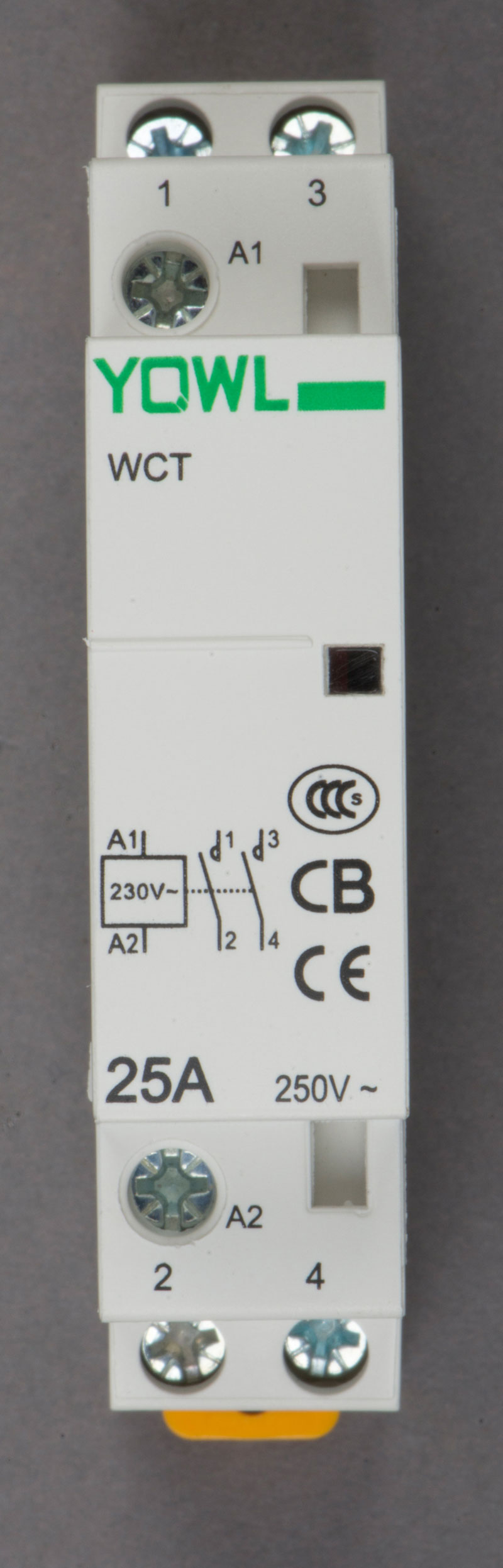

特写图

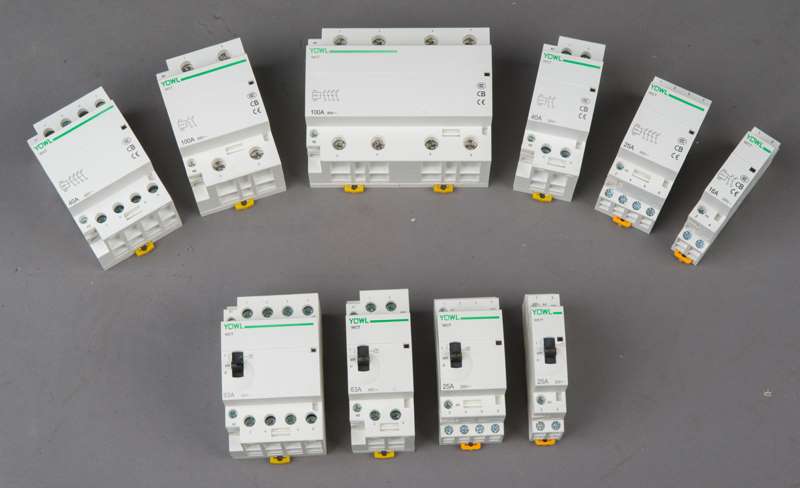

颜色系列图

1. 额定工件制：
a) 此工作制是基本工作制，接触器的约定自由空气发热电流 Ith 即由此工作制确定。
b) 继续周期工作制： 接触器在本工作制下的额定操作频率为 30 次 /h ，负载因数为 40% 。
2. 动作 ( 操作 ) 条件： 在周围空气温度为 -5 度 ~+60 度范围内，对接触器吸引线圈施以额定控制电源电压 Us ，使其发热至稳定状态时，接触器应在 (85%~110%)Us 范围内任何电压下能可靠地闭合，其释放电压为 (20%~75%)Us 。
技术参数表：

参数型号			16A	20A	25A	40A	63A	100A
额定电流In(A)		AC-7a	16	20	25	40	63	100
		AC-7b	6	7	8.5	15	20	30
约定发热电流Ith(A)			25	25	25	63	63	100
额定绝缘电压Ui(V)			500
额定工作电压Ue(V)			250V(1P 2P)? 400V(3P 4P)
主触头数量		1P	1NO、1NC
		2P	1NO1NC、2NO、2NC
		3P	3NO、3NC
		4P	2NO2NC、3NO1NC、4NO、4NC
控制功率(kW)	AC-7a	230V	3.5	4.5	5.5	9	14	22
		400V	6.5	8	10	16	25	38
	AC-7b	230V	1.4	1.6	2	3.5	4.5	6.5
		400V	2.4	2.8	3.4	6	8	11
电气寿命(次)			10*104
机械			100*104
最大开关操作次数/1h			30
额定控制电源电压Us(V)			AC 24/50Hz? AC 230/50Hz

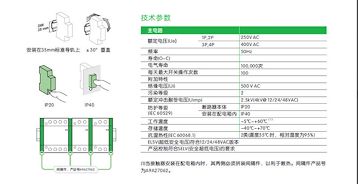

尺寸参考图

定制说明

采购须知

订货须知：
1. 订货前可以以基本参数作为参考。
2. 订货时必须说明：
a) 接触器的型号、规格，包括额定工作电流及线圈控制电压。
b) 订货数量。
3. 凡需特殊使用的接触器和产品技术条件中供需双方协商的接触器，以及超过本技术条件规定正常工作范围的接触器应作为特殊定货。
4. 订货示例：
4.1. WCT-25A 2NO 线圈电压 230V 50Hz 10 台 ( 表示： WCT 家用交流接触器，额定工作电流为 25A ，主触头 2 常开，线圈电压为 50Hz 、 230V 的产品 10 台 ) 。
4.2. WCT-63A 2NO2NC 线圈电压 230V 50Hz 10 台 ( 表示： WCT 家用交流接触器，额定工作电流为 63A ，主触头 2 常开 2 常闭，线圈电压为 50Hz 、 230V 的产品 10 台 ) 。
