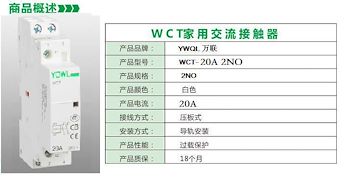

品牌：	YQWL 万联	加工定制：	是
额定电压：	220V	额定电流：	20A
机械寿命：	1000万次	电寿命：	100万次
产品认证：	CE	适用范围：	照明、加热、灯光、空调、通风
型号：	WCT-20A 1P 2NO	规格：	20A 1P 2NO AC24V

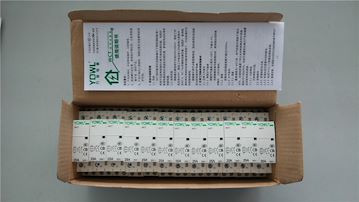

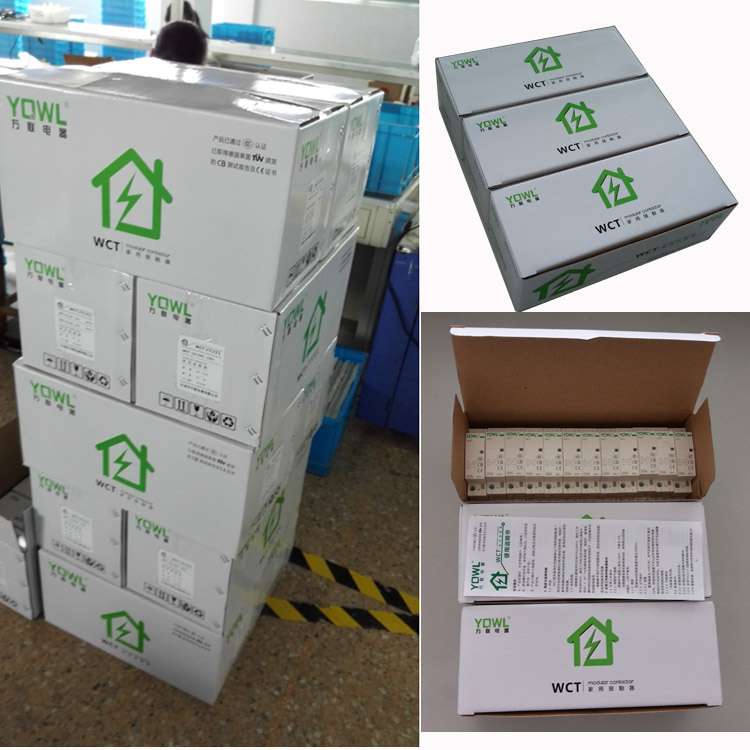

商标：	YQWL	包装：	240*485*250
触点方式：	NO, NC, NO+NC	控制电压：	AC24V AC220V
产量：	1000000

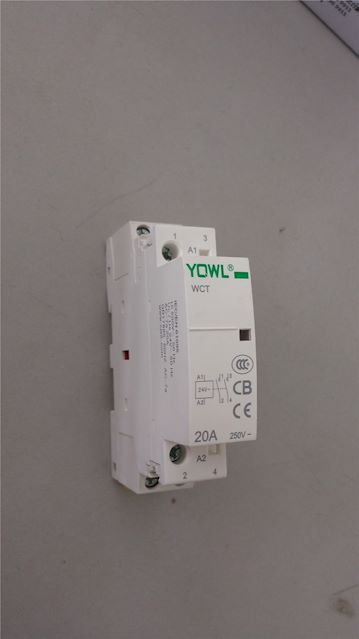

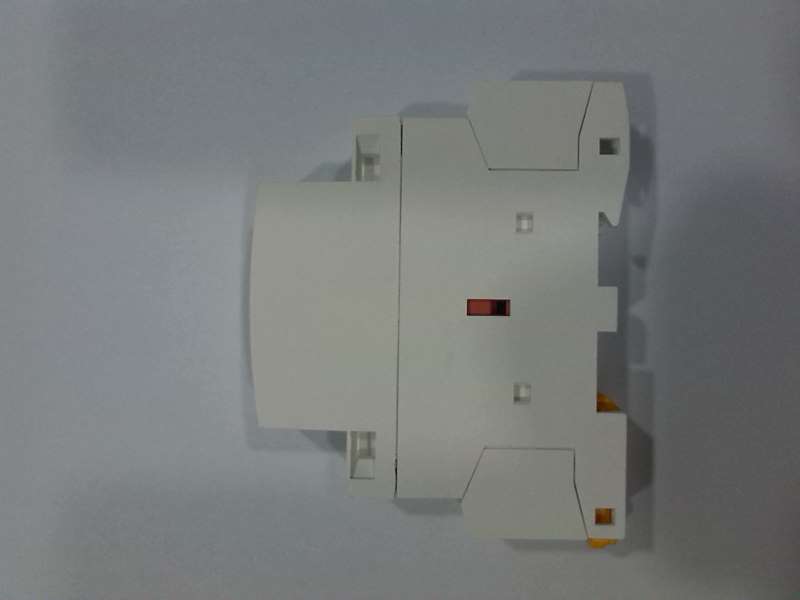

万联WCT-20A?1P?2NO家用交流接触器220V? 家用
基本介绍?
产品已通过CCC认证，已获得德国莱茵TUV颁发的CB测试报告及CE证书。

安全警示：?????????????????????????????
1.产品安装时，不应带电操作，以防触电；
2.接线螺钉应拧紧，使导线不得松动，以免导致接触不良，损坏产品；
3.产品不能对人身触电、线路过载及设备漏电起保护作用。


用途与适应范围：????????????????????????
1.?用途： WCT系列家用交流接触器( 以下简称接触器 ) 是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载、家用的电动机等的控制电器。
2.?适应范围： 接触器主要适应于交流50Hz/60Hz，额定工作电压至 400V ，额定工作电流至 100A 的电力系统中，在 AC-1 、 AC-7a( 无感或低感负载、电阻炉、家用电器和类似用途的低感负载 ) 使用类别下，作远距离开关和控制电路用。 接触器不用于分断短路电流，因此使用时应选配适当的短路保护电器。
安装条件：?????????????????????????????
1.?安装类别为2 级。
2.?安装处应无显著冲击和振动。
3.?采用TH35-7.5 型钢安装轨安装。
4.?垂直安装，安装面与任何方向的倾斜度不超过15 度。
主要技术参数：????????????????????????
1.?额定工件制：
a)?此工作制是基本工作制，接触器的约定自由空气发热电流Ith 即由此工作制确定。
b)?继续周期工作制： 接触器在本工作制下的额定操作频率为30次 /h ，负载因数为 40% 。
2.?动作( 操作 ) 条件： 在周围空气温度为-5度 ~+60 度范围内，对接触器吸引线圈施以额定控制电源电压 Us ，使其发热至稳定状态时，接触器应在 (85%~110%)Us 范围内任何电压下能可靠地闭合，其释放电压为 (20%~75%)Us 。
技术参数表：?????????????????????????????

参数???????型号			16A	20A	25A	40A	63A	100A
额定电流In(A)		AC-7a	16	20	25	40	63	100
		AC-7b	6	7	8.5	15	20	30
约定发热电流Ith(A)			25	25	25	63	63	100
额定绝缘电压Ui(V)			500
额定工作电压Ue(V)			250V(1P?2P)??400V(3P?4P)
主触头数量		1P	1NO、1NC
		2P	1NO1NC、2NO、2NC
		3P	3NO、3NC
		4P	2NO2NC、3NO1NC、4NO、4NC
控制功率(kW)	AC-7a	230V	3.5	4.5	5.5	9	14	22
		400V	6.5	8	10	16	25	38
	AC-7b	230V	1.4	1.6	2	3.5	4.5	6.5
		400V	2.4	2.8	3.4	6	8	11
电气寿命(次)			10*104
机械			100*104
最大开关操作次数/1h			30
额定控制电源电压Us(V)			AC?24/50Hz??AC?230/50Hz

产品工作的原理：???????????????????????
1.?产品主要结构：
工作原理：????????????????????????????
接触器工作原理是：当线圈通电后，线圈电流产生磁场，产生足够的电磁吸力以克服反作用力，将衔铁吸合，使触头接通，当线圈电压消失或线圈电压降低到某一数值，即所谓释放电压时，由于衔铁端面产生的磁通减少，电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放，离开磁轭，触头随即亦分断。
手动操作接触器原理图

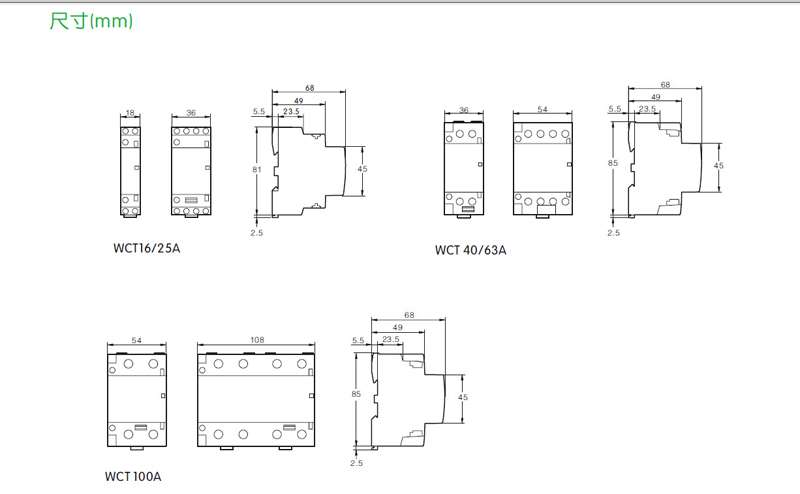

外形及安装尺寸：????????????????????????
安装、使用及维护：???????????????????
安装：??????????????????????????????????
1.?安装前首先检查实际使用场合是否符合接触器的用途与适用范围、技术参数及其正常工作条件和安装条件等。
2.?安装时，将接触器的止动件向下拉，把接触器置于安装轨上，再将止动件向上推使接触器固定在安装轨上，不得松动、掉落。需要拆下接触器时，将止动件拉下便可轻松取下。
3.?接触器接线时应将导线伸入接线孔中，然后拧紧接线螺钉使导线不得松动、拔出，裸露铜线头不能露在接线端外。
4.?接触器在接线时不得猛拧接线螺钉，接触器在拧紧和拧松螺钉时所用螺丝刀应适合。
5.?检查接线正确无误后，应在主触头不带电的情况下，先使线圈通电分合次数，检查产品动作是否可靠，然后才能投入使用。

订货须知：
1.?订货前可以以基本参数作为参考。
2.?订货时必须说明：
a)?接触器的型号、规格，包括额定工作电流及线圈控制电压。
b)?订货数量。
3.?凡需特殊使用的接触器和产品技术条件中供需双方协商的接触器，以及超过本技术条件规定正常工作范围的接触器应作为特殊定货。
4.?订货示例：
4.1.?WCT-25A?2NO?线圈电压230V?50Hz?10 台 ( 表示： WCT 家用交流接触器，额定工作电流为 25A ，主触头 2 常开，线圈电压为 50Hz 、 230V 的产品 10 台 )
。 4.2.?WCT-63A?2NO2NC?线圈电压230V?50Hz?10 台 ( 表示： WCT 家用交流接触器，额定工作电流为 63A ，主触头 2 常开 2 常闭，线圈电压为 50Hz 、 230V 的产品 10 台 ) 。
尊敬的顾客： 请您协助我们做一件事，当本产品在其寿命终了时，为了保护我们的环境，请做好产品或其零部件材料的回收工作。对于不能回收的材料，也请做好处理。非常感谢您的合作与支持。
